necomimiをBluetooth化して、ノイズなしでデータ取り出し成功（＊・ ・＊）ｖ

前回記事で書いた通り、necomimiを改造するとデータが取り出せたものの、データにノイズ乗って使い物にならなかったのですが・・・。

今日秋月電子から届いたBluetoothモジュールを付けてみたら、ノイズ０になったよ（＊・　　　　　　　　　　・＊）ｖ

POOR_SIGNALが０になりました。今までこれどうやっても26以下にならなくて、ATTENTIONとかMEDITATIONの値が出てこなかったのでした。

というわけでメモメモ。

買ったのはこのモジュールです。

ＲＮ−４２使用 Ｂｌｕｅｔｏｏｔｈ無線モジュール評価キット: 無線、高周波関連商品 秋月電子通商 電子部品 ネット通販

このモジュールは、シリアル通信のデータをBluetoothに変換して電波で飛ばせるものです。これはこれでノイズ乗るかなーと思ったのですが、

Bluetoothって2.4GHzだし、高周波だからあまりnecomimiから取れるデータには影響ないかなーと思って、思い切って買ってみました。。（技適マークもついてますし。）

Bluetoothモジュールの使い方

こんな感じです。

１．まずはモジュールのDIPスイッチのシールをはがして全部OFFに設定します。

２．次に、USBケーブルを接続して、BluetoothモジュールをPCにつなげます。

３．COMポートとしてUSBで接続されるので、Teratermなどで115200bpsに設定した上で、COMポートを開きます。

４．おもむろに$$$とタイプします。

５．TeratermにCMDと表示されたら、通信OKです。

６．ボーレートを設定します。

http://ww1.microchip.com/downloads/en/DeviceDoc/bluetooth_cr_UG-v1.0r.pdf

このドキュメントを参考に、P26の記述から、

SU,57

とコマンドを打つと、設定完了です。

D

とやるとボーレートその他の設定が確認できます。

これで準備ができたので、BluetoothモジュールからUSBケーブルを取り外します。

※necomimiと接続

前回記事のnecomimiの「：：」から取り出した３．３V、GND、TXを、それぞれ、

３．３ｖ＞J１の11番

ＧＮＤ＞Ｊ１の12番

ＴＸ＞Ｊ２の7番

に接続するだけ。ＧＮＤは電池ボックスから取っても良いです。

これでＨＷ作成は終わりです（笑）

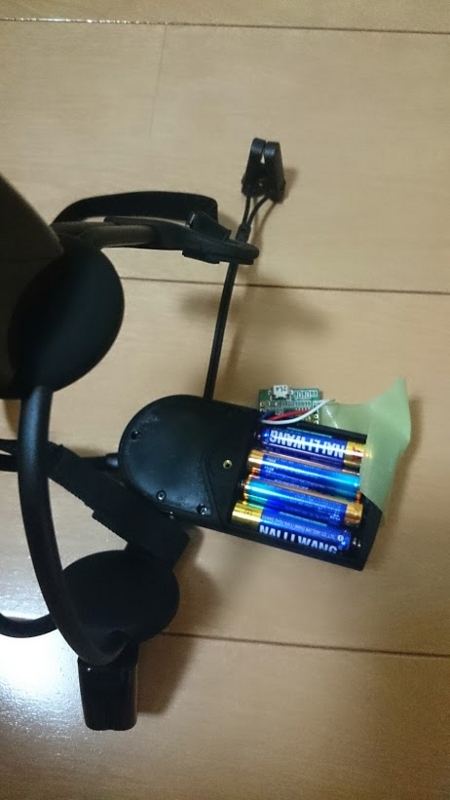

今回はnecomimiの電池から電源取ってるので、電池の場所使えません。。

とりあえずガムテでべしっと（つ　　　　　　；）後で直します。

とりあえず動かしてみると。。。

わーい（＊・　　　　　　　　　　　　・＊ｖ

ATTENTIONとかMEDITATIONとかのデータが入ってる！

POOR SIGNALが0なので、ばっちり取れてます。

やっぱりPCの電源ってノイズだらけだったのね・・。

というわけで、次回からはこのデータで遊ぶ予定です（＊・　　　　　　　　・＊）
